Trinkwasser-Nachfüllsteuerung

Nachspeiseset zur Kontrolle von Regenwasser-Sammelbehältern auf ausreichenden Wasservorrat.

Bei Unterschreitung der Füllstandshöhe, erfolgt die Nachspeisung über ein Magnetventil aus dem Trinkwassernetz. Mit Schutzkontaktsteckdose zum Anschluss einer Pumpe, die bei zu geringem Wasservorrat abgeschaltet wird (Trockenlaufschutz). 2 wählbare Nachlaufzeiten zur Vermeidung von häufigen Ein- und Ausschalten. Die Nachfüllmenge wird so dosiert, dass bei fehlendem Regenwasser nur die jeweilige Verbrauchsmenge aus der Trinkwasserleitung einfließt.
Taucht die Sonde nicht ins Wasser ein, obwohl Frischwasser nachgespeist wurde und die Wasserentnahme durch das Hauswasserwerk gestoppt wurde, wird das Ventil geschlossen, weil ein Leck in der Zuleitung zum Sammelbehälter oder im Behälter vorliegen könnte (Sicherheitsabschaltung). Um in Zeiten ausreichender Niederschläge Ablagerungen am Magnetventil zu vermeiden, wird das Magnetventil einmal wöchentlich 3 mal für je eine Sekunde geöffnet und wieder geschlossen.

Lieferumfang: Signalteil, Magnetventil, Sonde

Das Magnetventil ist über eine Leitung von 3 m fest an das Signalteil angeschlossen.

Technische Daten:

Signalteil:

• Maße (L x B x H): 180 x 97 x 62 mm
• Versorgungsspannung: AC 230 V / 50 Hz
• Nennleistung: max. 5 VA
• Netzsicherung: M 32 mA
• Schutzkontaktsteckdose: 230 V, max. 10 A
• Absicherung: T 10 A
• Schutzart: IP 20

Magnetventil:

• Spannung: AC 230 V/50 Hz max. 5,5 VA
• Anschluss: 1/2“ x 3/4“
• Nenndruck: 12 bar
• Durchfluss bei 4 bar Vordruck und freiem Auslauf: ca. 50 l/min
• Funktion: stromlos geschlossen
• Schutzart: IP 65
• Einbaulage: beliebig

Sonde:

• Spannung: AC 6 V
• Sondenstrom: max. 1,2 mA
• Kabellänge: 15 m

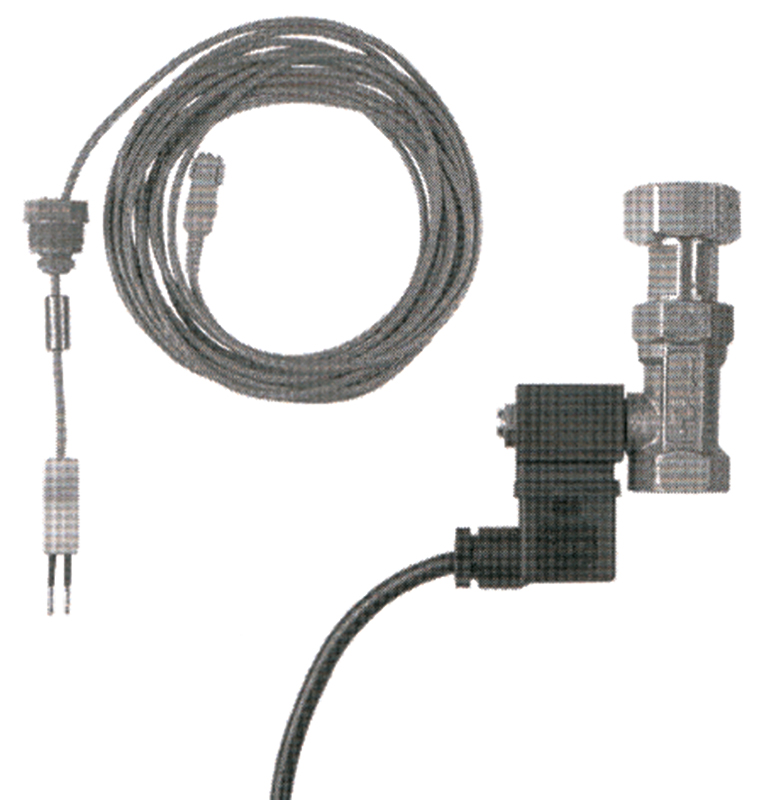

Sonde

Magnetventil
