Pumpensteuerung BRIO TOP 2.0
| Eigenschaften | |
|---|---|
| Funktionen: | Ein- und Ausschaltung , Trockenlaufschutz |
| Motorleistung: | bis 2,2 kW |
| Motorspannung: | 230 Volt |
Verfügbar
von 230 Volt Kreiselpumpen und Unterwasserpumpen
Funktionen:
- automatische Ein- und Ausschaltung
- Trockenlaufschutz mit automatischer Ausschaltung und Neustart der Pumpe
- Schutz vor Überspannung
- Digitale Anzeige des Drucks
- Betriebszustand wird durch LED's angezeigt
- Frostschutz: bei Unterspannung von 4°C startet die Pumpe automatisch
- Antiblockierfunktion: Pumpe startet einmal täglich für 15 sek, um mechanisches Festsetzen bei längerem Stillstand zu vermeiden
- Potentialfreier Ausgang für Schwimmerschalter und Alarm/Warnlichthupe
- Betriebsstundenzähler
- Installation in horizontaler und vertikaler Lage möglich
- Lieferung mit Kabel und Stecker
- Möglichkeit zur Montage eines Kondensators (Abmessung max. L130 x Ø 50 mm)
- Kabelkit zur Montage des Kondensators als Zubehör erhältlich
Zwei einstellbare Betriebsarten:
- Modus P+F (Druck und Fluss): In diesem Modus startet die Pumpe bei Erreichen des eingestellten Einschaltdrucks (Pmin) und stoppt, wenn die Wasserentnahmemenge endet (Druchfluss = 0)
- Modus P+P (Druck und Druck): Pumpe startet beim Einschaltdruck (Pmin) und stoppt bei Erreichen des eingestellten Ausschaltdrucks (Pmax). Es muss ein Membranbehälter (Größe entsprechend der Anlage und Pumpentype) eingebaut werden.
Technische Daten:
|
Stromversorgung: |
230 Volt 50/60 Hz |
|
Max. Motorleistung: |
2,2 kW* |
|
Max. Stromaufnahme: |
16 A |
|
Schutzgad: |
IP 65 |
|
Einstellbarer Druckbereich: |
0,5 - 8 bar |
|
Max. Betriebsdruck: |
10 bar |
|
Max. Wassertemperatur: |
5 - 45°C |
|
Max. Umgebungstemperatur: |
45°C |
|
Anschluss: |
1" AG oder 1 1/4" AG |
|
Max. Durchfluss bei Anschluss 1": |
< 120 l/min. |
|
Druckverlust: |
bei 150 l/min. - 0,4 bar |
|
Max. Durchfluss bei Anschluss 1 1/4": |
120 - 300 l/min. |
|
Druckverlust: |
bei 150 l/min. - 0,3 bar |
* Hinweis:
Bitte je nach Pumpentype auf die max. Starts pro Stunde achten. Wenn keine kontinuierliche Abnahme gewährleistet ist und die Pumpe oft für kleine Mengen Wasser benutzt wird, sollte ein Membranbehälter eingebaut und der Modus Druck und Druck gewählt werden.
Erhältliches Zubehör:
|
Art.-Nr.: 190090bri - PP-Winkel 90° |
|
|
Art.-Nr.: 190095bri - PP-Verschraubung: |
|
|
Art.-Nr.: 190100bri - Kabelmontagekit zur Montage Kondensator |
 |
Hersteller/verantwortliche Person:
AVAG -PUMPEN Import-Export GmbH, Leiberger Str. 27, 33181 Bad Wünnenberg, Deutschland, info@avag-pumpen.de
Ähnliche Artikel

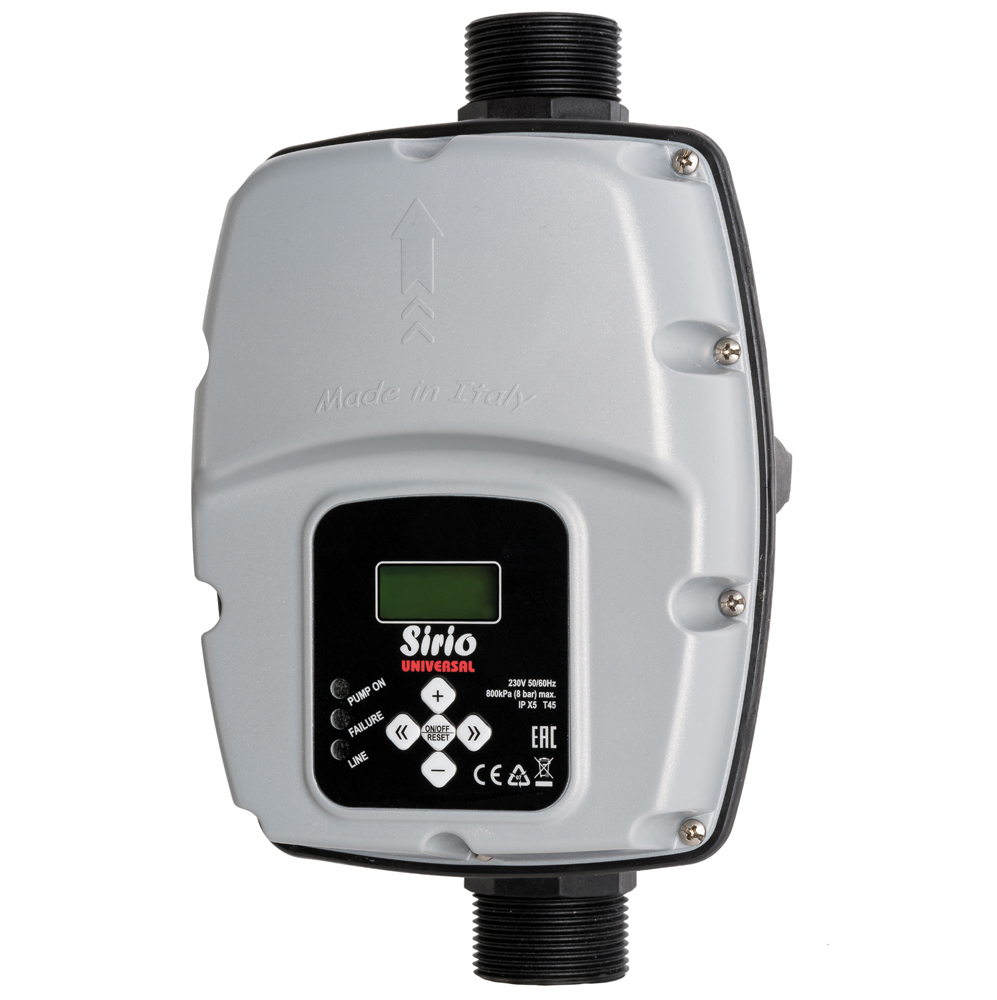

- Art-Nr.: 190000su
