PVC-Absperrklappe
| Eigenschaften | |
|---|---|
| Dichtung: | EPDM |
| Werkstoff: | PVC |
Verfügbar
Art-Nr.:
24080075
VPE:
1 St

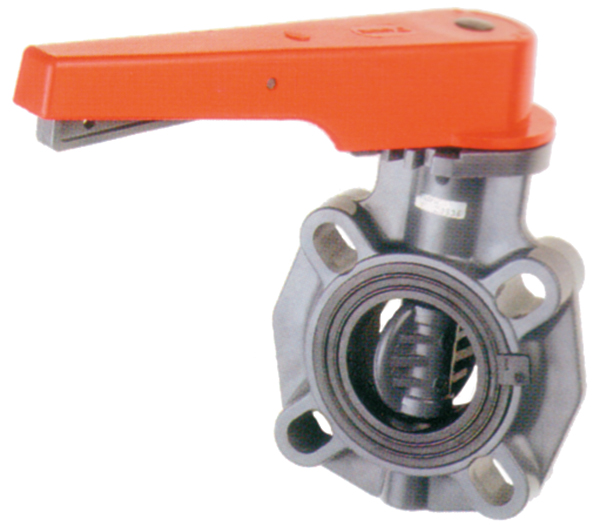

PVC-Absperrklappe
Nr. 800
Anschluss an Flansche und Bundbuchsen
Werkstoff: PVC-U
Dichtung: EPDM
Körper und Scheibe aus PVC
Welle aus verzinktem Stahl
Max. Betriebsdruck: PN 10 (20°C)
Abmessungen:
Anschluss an Flansche und Bundbuchsen
Werkstoff: PVC-U
Dichtung: EPDM
Körper und Scheibe aus PVC
Welle aus verzinktem Stahl
Max. Betriebsdruck: PN 10 (20°C)
Abmessungen:
|
Ø mm |
DN |
B |
C |
L |
H |
Z |
A min. |
A max. |
Gew. gr |
|
75 |
65 |
248 |
250 |
45 |
165 |
46 |
128 |
144 |
1420 |
|
90 |
80 |
272 |
250 |
45 |
130 |
49 |
145 |
159 |
1640 |
|
110 |
100 |
301 |
250 |
45 |
150 |
56 |
165 |
190 |
1990 |
|
140 |
125 |
336 |
335 |
45 |
185 |
64 |
204 |
215 |
3030 |
|
160 |
150 |
361 |
335 |
45 |
210 |
70 |
230 |
242 |
3730 |
