Lufterhitzer ATR 100-EA
| Eigenschaften | |
|---|---|
| Anschlüsse: | 1 1/2" |
| Anzahl Ventilatoren: | 2 |
| Motorspannung: | 230 Volt |
| Wärmeleistung: | 106 kW |
Verfügbar
Art-Nr.:
32010000
VPE:
1 St

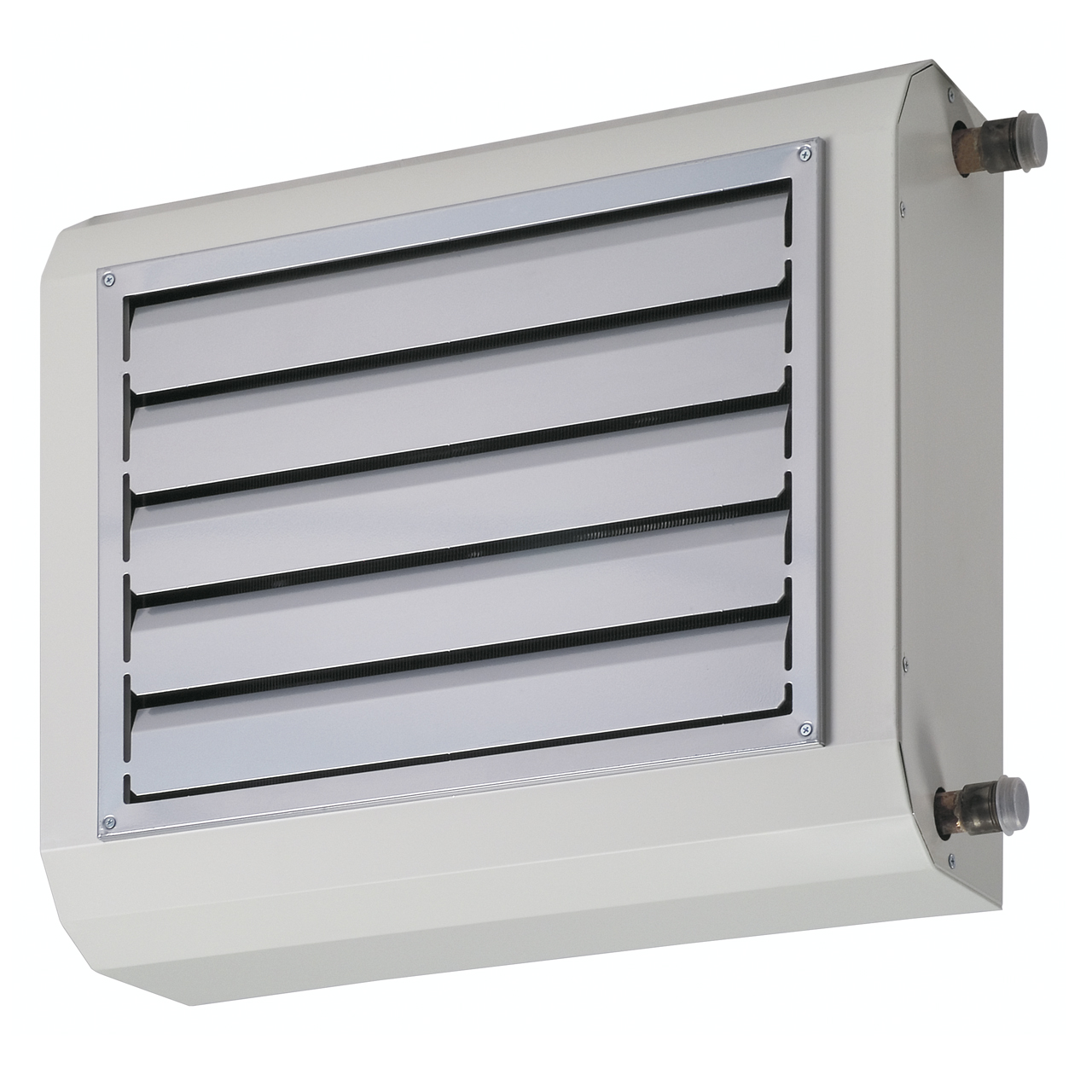

Lufterhitzer ATR 100-EA
für Wand und Decke
Die Lufterhitzer Serie ATR-EA sind geeignet zur zentral steuerbaren Beheizung von Lagerhallen, Produktionshallen,
Sporthallen usw. Die Serie ATR-EA umfaßt 10 Modelle, zum Betrieb mit heißem Wasser.
Die Lufterhitzer ATR-EA entsprechen den Vorschriften der CEE-Norm 73/23, 89/392, 91/368, 93/44, 93/68 und 89/33.
Die Lufterhitzer können mit Halterungen an die Wand oder mit Kette an die Decke befestigt werden.
Technische Daten:
Die Lufterhitzer Serie ATR-EA sind geeignet zur zentral steuerbaren Beheizung von Lagerhallen, Produktionshallen,
Sporthallen usw. Die Serie ATR-EA umfaßt 10 Modelle, zum Betrieb mit heißem Wasser.
Die Lufterhitzer ATR-EA entsprechen den Vorschriften der CEE-Norm 73/23, 89/392, 91/368, 93/44, 93/68 und 89/33.
Die Lufterhitzer können mit Halterungen an die Wand oder mit Kette an die Decke befestigt werden.
- Wärmetauscher: Material: Kupfer/Aluminium
- Gehäuse: lackiertes Stahlblech, RAL 9002
- Ventilator: Spiralventilator aus Aluminium, direkt auf der Welle des Motors verzahnt. Gewährleistet einen hohen Wirkungsgrad bei geringer Stromaufnahme und niedrigem Geräuschpegel.
Technische Daten:
| Wärmeleistung*: | 106.410 Watt |
| Luftaustrittstemperatur*: | 50°C |
| Wasserdurchlauf*: | 9.151 l/h |
| Wasserseitiger Widerstand*: | 32 kPa |
| Luftvolumenstrom: | 8.875 m³/h |
| Schallpegel: | 53 dB (A) |
| Max. Betriebsdruck: | 15 bar |
| Wasserinhalt: | 6,26 l |
| Anzahl Ventilatoren: | 2 |
| Anzahl Geschwindigkeiten: | 3 |
| Geschwindigkeit: | 1.370 U/min |
| Motorspannung: | 230 Volt - 50 Hz |
| Motor: | 2 x 120 Watt |
| Stromaufnahme: | 1,14 A |
| Anschluss: | 1 1/2" AG |
| Gewicht: | 47,5 kg |
*Die Daten beziehen sich auf: Lufteintrittstemperatur 15°C, Wassereintrittstemperatur: 85°C, Wassertaustrittstemperatur: 75°C
Abmessungen:
| Länge A | 1320 mm |
| Höhe B | 640 mm |
| Tiefe C | 350 mm |
| D | 2 x 530 mm |
| E | 530 mm |
| F | 118 mm |
| I | 555 mm |
|
Luftauswurf V = 0,10 m/s:
|
Luftauswurf V = 0,25 m/s:
|
