Kühlkreislaufpumpe PA 70
| Eigenschaften | |
|---|---|
| Anschlüsse: | 1/2" IG |
| Eintauchtiefe mm: | 85 |
| Max. Förderhöhe: | 5 m |
| Max. Fördermenge: | 65 l/min |
| Motor: | 0,12 kW |
| Motorspannung: | 230 VΔ/400 VY |
Verfügbar
Art-Nr.:
120085pa
VPE:
1 St
Kühlkreislaufpumpe PA 70
Die Kühlkreislaufpumpe PA 70 eignet sich zur Förderung von Flüssigkeiten wie Wasser, Kühlemulsion sowie Bohr- und Schneidöl.
Einsatzgebiete: Fräsen, Drehbänke, Schleifmaschinen, Bandsägen usw.
Erhältlich sind 7 verschiedene Modelle, die sich durch die Längen des Ansaugstutzens unterscheiden,
welcher in die Flüssigkeit eingetaucht wird.
Technische Angaben:
Abmessungen:
Hinweise:
Die Serie PA ist nur vertikal einsetzbar und für Dauerlauf geeignet.
Die Pumpen werden auf einen Behälter, Größe entsprechend zur Pumpenleistung, ca. 4-5 cm vom Boden montiert. Zwischen Kühlmittel und Motorenflansch sollten ca. 3-4 cm Luft verbleiben. Bei schmutzigen Flüssigkeiten empfiehlt sich ein Behälter mit einer Kammer, in der sich der Schlamm absetzen kann, bevor er von der Pumpe angesaugt wird.
Einsatzgebiete: Fräsen, Drehbänke, Schleifmaschinen, Bandsägen usw.
Erhältlich sind 7 verschiedene Modelle, die sich durch die Längen des Ansaugstutzens unterscheiden,
welcher in die Flüssigkeit eingetaucht wird.
Technische Angaben:
| Pumpengehäuse/Saugstutzen: | PVC |
| Laufrad: | Nylon 66 |
| Flansch: | Nylon 66 |
| Motorgehäuse: | Aluminium Druckguss |
| Welle: | Edelstahl AISI 303 |
| Motorleistung: | 0,12 kW |
| Motorspannung: | 230/400 Volt Drehstrom - 50 Hz |
| Stromaufnahme: | 0,36 A |
| Drehzahl: | 2.850 U/min. |
| Schutzart: | IP 54 |
| Anschluss Druckseite: | 1/2" - 20 mm IG |
| Max. Förderhöhe: | 5 m |
| Max. Förderleistung: | 65 l/min. |

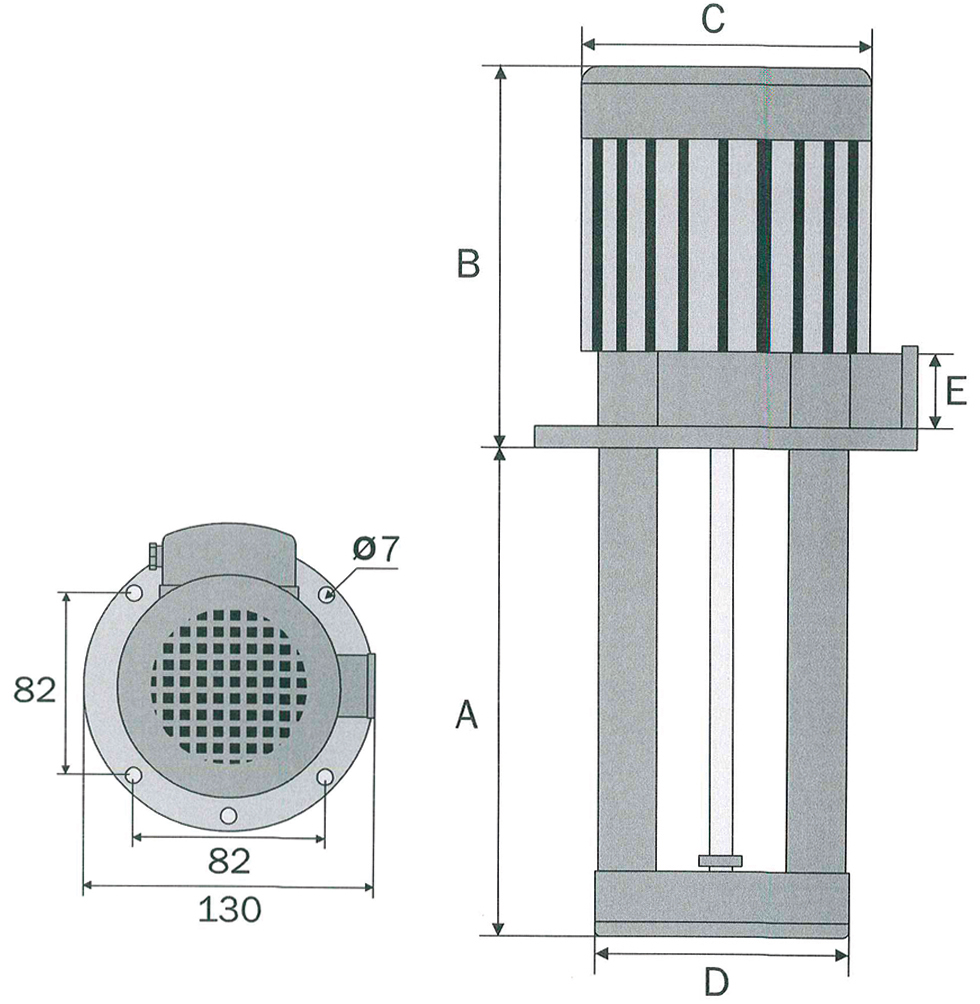

Abmessungen:
| Type |
A |
B |
C |
D |
E |
Gewicht |
|
PA 70 - 80 |
85 |
127 |
96 |
87 |
1/2" |
1,69 |
|
PA 70 - 120 |
120 |
127 |
96 |
87 |
1/2" |
1,72 |
|
PA 70 - 150 |
150 |
127 |
96 |
87 |
1/2" |
1,75 |
|
PA 70 - 180 |
180 |
127 |
96 |
87 |
1/2" |
1,77 |
|
PA 70 - 200 |
200 |
127 |
96 |
87 |
1/2" |
1,78 |
|
PA 70 - 250 |
250 |
127 |
96 |
87 |
1/2" |
1,79 |
|
PA 70 - 300 |
300 |
127 |
96 |
87 |
1/2" |
1,80 |
Hinweise:
Die Serie PA ist nur vertikal einsetzbar und für Dauerlauf geeignet.
Die Pumpen werden auf einen Behälter, Größe entsprechend zur Pumpenleistung, ca. 4-5 cm vom Boden montiert. Zwischen Kühlmittel und Motorenflansch sollten ca. 3-4 cm Luft verbleiben. Bei schmutzigen Flüssigkeiten empfiehlt sich ein Behälter mit einer Kammer, in der sich der Schlamm absetzen kann, bevor er von der Pumpe angesaugt wird.
