Elektrodenniveaurelais CM-ENE-MAX
| Eigenschaften | |
|---|---|
| Geeignet für: | 2 Elektroden |
Verfügbar
Art-Nr.:
180230max
VPE:
1 St
Elektrodenniveaurelais CM-ENE-MAX
Zum Anschluss von 2 Elektroden (C und MAX), 1 Schließer
Niveaurelais können die Füllstandshöhen leitfähiger Flüssigkeiten überwachen.
Die einpoligen Elektroden fungieren dabei als Sonden. Sie werden in das zu überwachende Medium eingetaucht und erfassen eine Widerstandsänderung, sobald sie benetzt bzw. entnetzt werden.

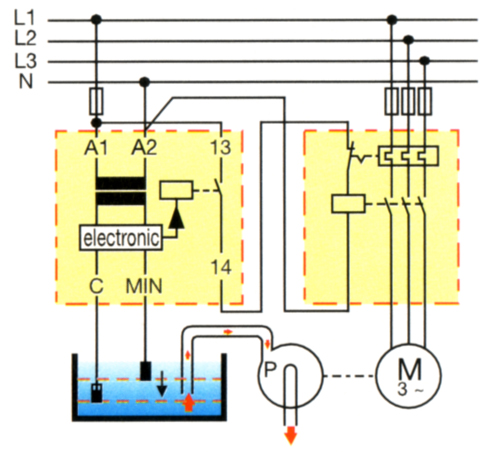

Das Gerät CM-ENE MIN überwacht die Füllstandshöhe bezüglich eines Mindestpegels (zum Überwachen
von Pumpensteuerungen auf Trockenlauf - unten aus), während das Gerät CM-ENE MAX zur Überlauf-
kontrolle von Pumpensteuerungen eingesetzt werden kann (oben aus).
Die Elektroden MIN bzw. MAX und die Bezugselektrode C werden in die leitfähige Flüssigkeit eingetaucht.
Nach Anlegen der Versorgungsspannung an A1-A2 und benetzten Elektroden ist beim CM-ENE MIN das Ausgangsrelais angezogen und beim CM-ENE MAX das Ausgangsrelais abgefallen.
Werden die Elektroden beim CM-ENE MAX entnetzt, so fällt das Ausgangsrelais ab.
Werden beim CM-ENE MIN die Elektroden entnetzt, so zieht das Ausgangsrelais an.
Technische Daten:
Niveaurelais können die Füllstandshöhen leitfähiger Flüssigkeiten überwachen.
Die einpoligen Elektroden fungieren dabei als Sonden. Sie werden in das zu überwachende Medium eingetaucht und erfassen eine Widerstandsänderung, sobald sie benetzt bzw. entnetzt werden.
Das Gerät CM-ENE MIN überwacht die Füllstandshöhe bezüglich eines Mindestpegels (zum Überwachen
von Pumpensteuerungen auf Trockenlauf - unten aus), während das Gerät CM-ENE MAX zur Überlauf-
kontrolle von Pumpensteuerungen eingesetzt werden kann (oben aus).
Die Elektroden MIN bzw. MAX und die Bezugselektrode C werden in die leitfähige Flüssigkeit eingetaucht.
Nach Anlegen der Versorgungsspannung an A1-A2 und benetzten Elektroden ist beim CM-ENE MIN das Ausgangsrelais angezogen und beim CM-ENE MAX das Ausgangsrelais abgefallen.
Werden die Elektroden beim CM-ENE MAX entnetzt, so fällt das Ausgangsrelais ab.
Werden beim CM-ENE MIN die Elektroden entnetzt, so zieht das Ausgangsrelais an.
Technische Daten:
| Versorgungsspannung: | 230 - 240 V |
| Anzahl Kontakte als Schließer: | 1 |
| Bauhöhe: | 88,0 mm |
Hersteller/verantwortliche Person:
ABB, Eppenheimer Str. 82, 69123 Heidelberg, contact.center@de.abb.com
